煤机焊接工装方案

2018-12-27

我司解决方案总装图：

分序步骤：注意事项

1.主筋板的三点定位原件高度必须低于贴板下沿高度，满足定位在同一板面上；

2.主筋板前端头及下底面不得有毛刺；

3.柔性三维工装相关位置尺寸应严格按照图纸要求组装。

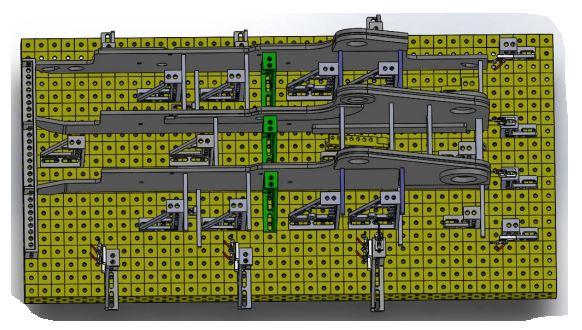

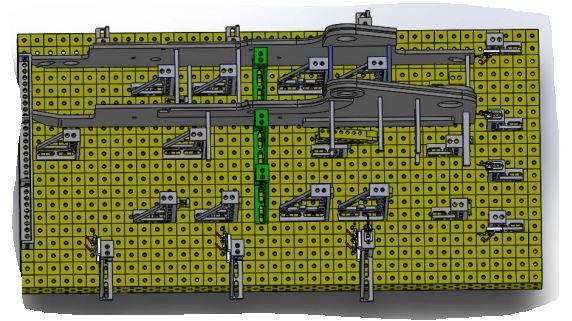

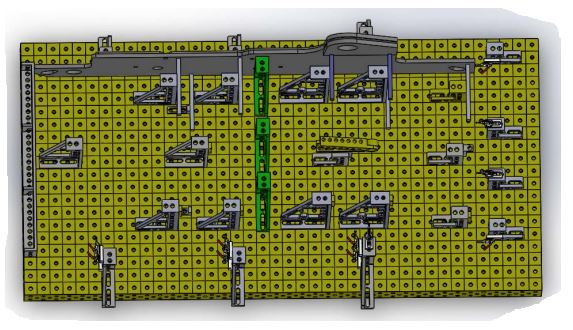

一、安装主筋二、安装主筋

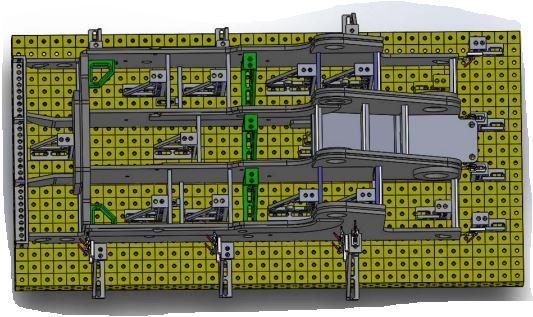

三、安装主筋四、主筋

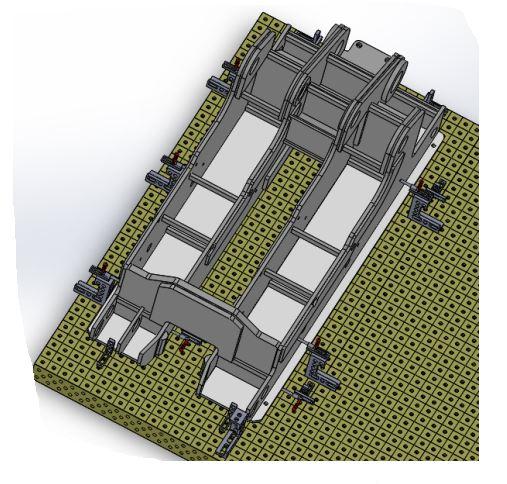

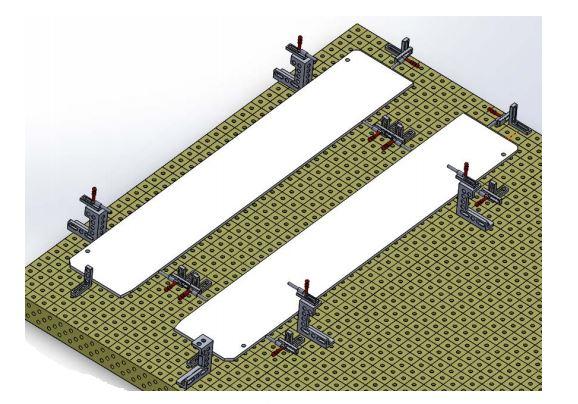

五、安装底板六、总装

说明：分为三道工艺；
1.主筋拼焊
2.底板定位
3.底座框架和底板拼焊
